ダイヤモンド＆CBNコンパクト工具

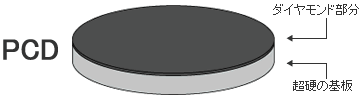

ダイヤモンドコンパクトは微小ダイヤモンドの多結晶焼結体です。PCDとしても知られています。 CBNコンパクトは同様に微小CBNの多結晶焼結体です。PCBNとも呼ばれています。
工具材の物理的特性
| 工具材種 | ヌープ硬度 |
|---|---|
| 天然ダイヤモンド | 8000～12000 |
| ダイヤモンドコンパクト | 6000～8000 |
| CBN | 4700 |
| CBNコンパクト | 3400～4000 |
| 超硬(K10) | 1800～2200 |
工具の用途・使用例
ダイヤモンドコンパクト及び天然ダイヤモンド工具
| 非鉄金属 | アルミニウム合金 銅・銅合金［黄銅（真鍮）・青銅（砲金）］ 亜鉛合金 チタン合金 マンガン合金 マグネシウム合金 超硬合金 サーメット 貴金属類［金・銀・白金］ |
|---|---|
| 非金属 | プラスチック FRP 硬質ゴム 硬質紙 グラファイト セラミックス フェライト 石綿 |
CBNコンパクト工具
| 焼入合金鋼 | 炭素鋼（SK） 高炭素クローム軸受鋼（SUJ） ステンレス鋼（SUS） クロムモリブデン鋼（SCM） ニッケルクロムモリブデン鋼（SNCM） |
|---|---|
| 工具鋼 | 高速度工具鋼（SKH） 合金工具鋼（SKS, SKD, SKT) 炭素工具鋼（SK） |
| 鋳鉄 | チルド鋳鉄 ミ－ハナイト鋳鉄 |
| 耐熱合金 | ニッケルベース合金：インコネル、ルネ、モネル、インコロイ、ワスパロイ コバルトベース合金：ステライト、コルモノイ、ワレックス |
