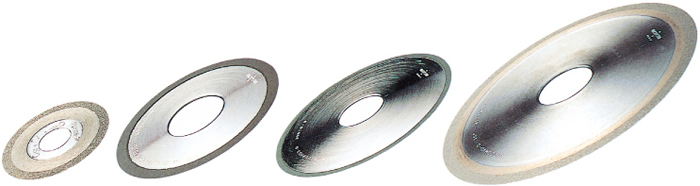

薄槽加工用砂轮

薄槽加工用砂轮

专门为加工IC标准框与穿孔、切割（梳形刀）时的薄槽，而研制成的，是划时代的砂轮。
随着对槽窄且深而长的需求日益加大，本社技术部门成功地开发出易进行加工的砂轮。
坚信本产品的优越性能，定能在多方面发挥威力。

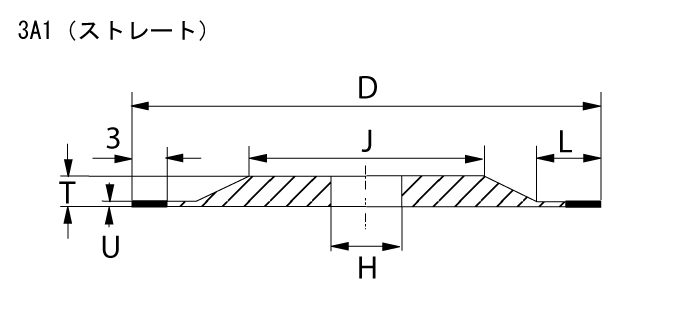

直

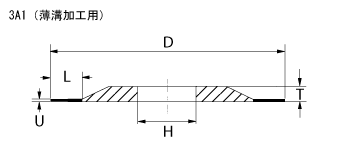

式		 3A1 薄溝加工用 砥粒 D U L T H 粒度 胶合
DIA
CBN		 30
～
75
～
100
～
150
～
180		 0.1
～
2.0
～
0.35		 2
～
3
～
7
～
10		 3

5

7

10		 4.77
8
12
22.23
24
31.75
32		 400

～

600

PF
PF-G90
PF-G105
PF-G120
※除上述外型尺寸（Ø100，Ø110，Ø120，Ø125...）以外，也可定做。
※在定货时，请告知加工槽尺寸。

粒度

#325，#400，#600，#800，#1000，#1500，#2000

粘合剂

该粘合剂（PF）专门为加工薄槽而开发的划时代的产品。研磨性及耐磨耗性极强，
加工时，不仅精密度高而且薄槽平直准确。

加工槽尺寸

幅：加工槽尺寸，比起车轮尺寸，仅下记的槽幅变宽。

外　　径 Ø75 Ø100 Ø125 Ø150 Ø180
加α　槽幅＝（ U +α ） 0.01～0.015 0.01～0.015 0.015～0.02 0.01～0.03 0.02～0.04

加工条件 （使用PG机时）

a）切入　 请依据0.1〜0.3mm/min，根据U尺寸改变。当U尺寸小的砂轮时，请缩小切入量。
b）周速　 1200〜4000m/min（通常最理想的为约1500m/min。）
c）冲程数 60〜90回/分
